Временная шкала
Весь захват на одной оси времени — нагрузка, соединения и события прикладных протоколов.
Открывается клавишами Ctrl+T или из меню Вид → Временная шкала.

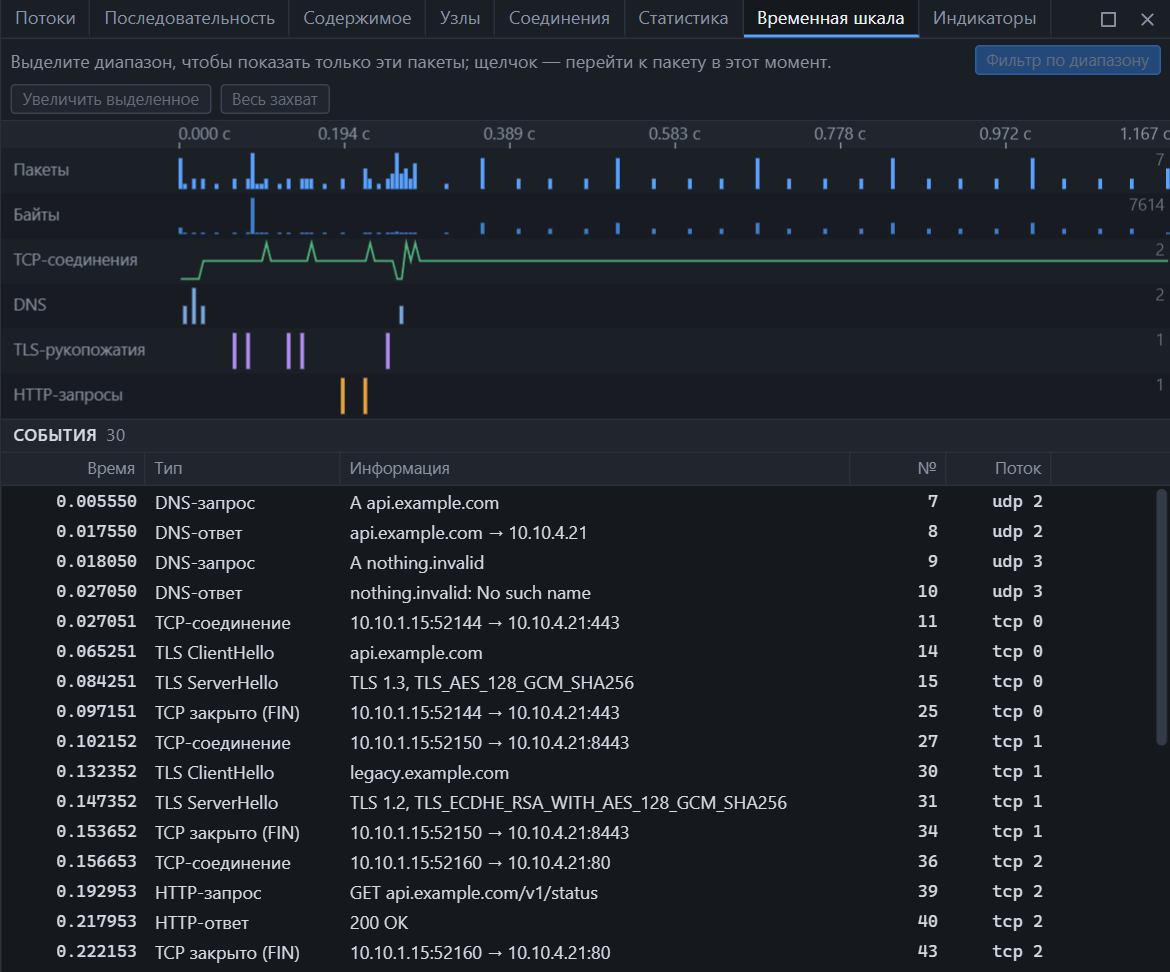

Вверху — дорожки, внизу — события выбранного отрезка.
Дорожки
| Дорожка | Что показывает |
|---|---|
| Пакеты | Число пакетов в каждом интервале |
| Байты | Объём в каждом интервале |
| TCP-соединения | Сколько соединений открыто одновременно |
| DNS | Запросы и ответы DNS |
| TLS-рукопожатия | ClientHello и ServerHello |
| HTTP-запросы | Запросы HTTP |
Справа от каждой дорожки — её максимум на видимом отрезке.
Работа со шкалой
| Действие | Результат |
|---|---|
| Щелчок | Переход к пакету в этот момент времени |
| Выделение диапазона мышью | Диапазон выбран; ниже показаны его события |
| «Увеличить выделенное» | Шкала растягивается на выбранный диапазон |
| «Весь захват» | Вернуть полный масштаб |
| «Фильтр по диапазону» | Оставить в списке только пакеты этого отрезка |
Фильтр по диапазону — это обычное выражение frame.time_relative >= … && frame.time_relative <= …, которое добавляется к текущему фильтру.
События
Под дорожками — таблица событий выбранного отрезка:
| Колонка | Значение |
|---|---|
| Время | От начала захвата, секунды |
| Тип | Вид события |
| Информация | Имя, адрес, код ответа |
| № | Номер пакета |
| Поток | Поток, к которому относится событие |
| Тип события | Информация |
|---|---|
| DNS-запрос | Тип и имя: A api.example.com |
| DNS-ответ | Имя и результат: адрес или ошибка |
| TCP-соединение | Клиент → сервер |
| TLS ClientHello | Имя сервера (SNI) |
| TLS ServerHello | Версия и набор шифров |
| HTTP-запрос | Метод, хост и путь |
| HTTP-ответ | Код и фраза состояния |
| TCP закрыто (FIN) | Участники |
| TCP сброшено (RST) | Участники |
Щелчок по событию переходит к его пакету.
Если событий на отрезке слишком много, таблица показывает первые и предлагает уменьшить диапазон.
Что удобно искать на шкале
| Задача | Как |
|---|---|
| Когда началась проблема | Найдите всплеск или провал на дорожке «Пакеты» и выделите его |
| Что происходило перед сбоем | Выделите отрезок перед событием «TCP сброшено» |
| Порядок действий клиента | Читайте события подряд: DNS-запрос → TCP-соединение → TLS ClientHello → HTTP-запрос |
| Медленный ответ | Сравните время HTTP-запроса и HTTP-ответа одного потока |
| Сколько соединений держит клиент | Дорожка «TCP-соединения» |
Отличие от I/O-графика
| Временная шкала | I/O-график | |
|---|---|---|
| Назначение | Обзор захвата и событий | Точное измерение нагрузки |
| Что рисует | Шесть дорожек сразу | Один ряд: пакеты или байты в секунду |
| Фильтр источника | Нет, всегда весь захват | Есть: протокол, поток, свой фильтр |
| События | Есть | Нет |
