Детали и байты пакета

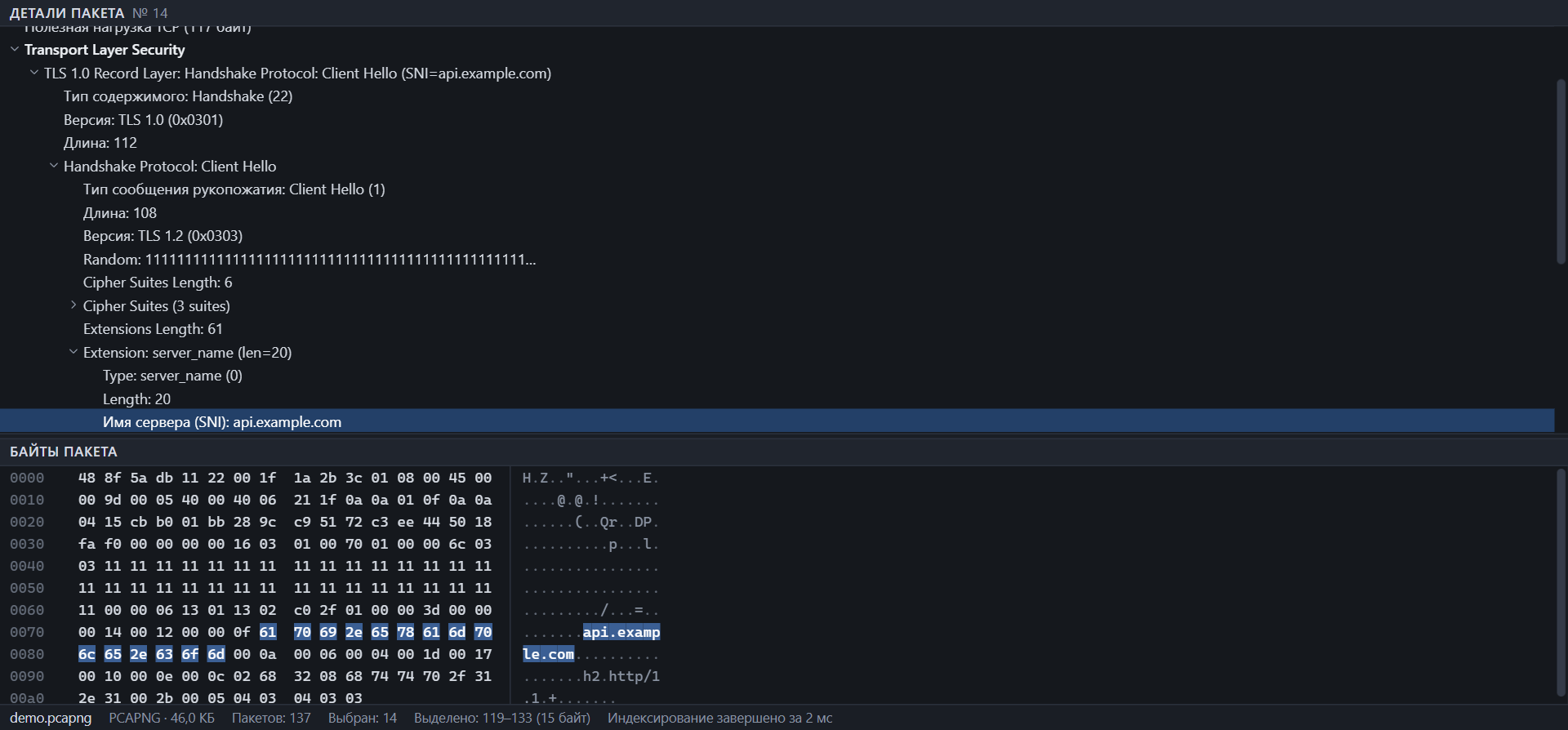

Дерево протоколов выбранного пакета и его hex-дамп. Эти две панели связаны между собой.
Выбрано поле «Имя сервера (SNI)» — его 15 байт подсвечены в дампе.
Дерево протоколов
Каждый уровень пакета — узел дерева: кадр, канальный уровень, сетевой, транспортный, прикладной. Внутри — поля протокола.
| Действие | Как |
|---|---|
| Развернуть, свернуть узел | Щелчок по стрелке или →, ← |
| Перейти между полями | ↑, ↓ |
| Развернуть ветку, всё, свернуть всё | Контекстное меню |
| Показать имена полей фильтра | Контекстное меню → «Показывать имена полей фильтра» |
Раскрытые узлы запоминаются: при переходе к другому пакету того же вида дерево остаётся раскрытым так же.
Строки в квадратных скобках
Строки вида [Анализ SEQ/ACK] или [TCP: повторная передача] — это не байты пакета, а выводы NetTrace из соседних пакетов потока. У них нет диапазона байт, но по ним можно фильтровать: например, tcp.analysis.retransmission.
Служебные пометки
| Пометка | Значение |
|---|---|
[Повреждённый пакет: …] |
Разбор остановился: данные не соответствуют формату протокола. Указано смещение |
[Сообщение … неполное в этом пакете: не собрано] |
Сообщение протокола продолжается в следующем сегменте TCP |
[Запись продолжается в следующем сегменте] |
То же для записи TLS |
Полезная нагрузка TCP (N байт, захвачено M) |
Пакет обрезан длиной захвата |
Байты пакета
Слева — смещение, в середине — байты в hex, справа — они же в виде ASCII. Непечатаемые байты показаны точками.
- Щелчок по полю в дереве подсвечивает его байты.
- Щелчок по байту выбирает в дереве самое глубокое поле, которому он принадлежит.
- Диапазон выбранного поля показан в строке состояния:
Выделено: 119–133 (15 байт).

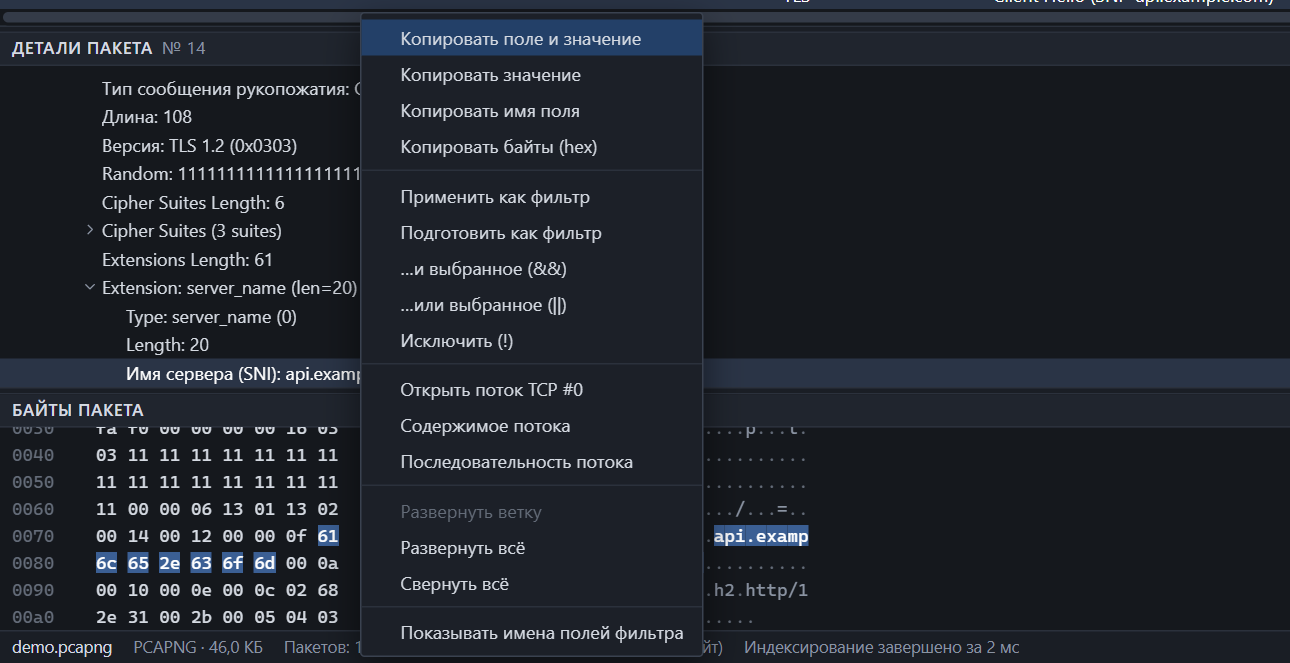

Контекстное меню поля
| Пункт | Что копирует или делает |
|---|---|
| Копировать поле и значение | Имя сервера (SNI): api.example.com |
| Копировать значение | api.example.com |
| Копировать имя поля | tls.handshake.extensions_server_name |
| Копировать байты (hex) | Байты поля в hex |
| Применить как фильтр | tls.handshake.extensions_server_name == api.example.com — и сразу применяет |
| Подготовить как фильтр | То же, но только вставляет в строку фильтра |
| …и выбранное, …или выбранное, Исключить | Дополняет текущий фильтр |
| Открыть поток, Содержимое, Последовательность | Переходят к потоку пакета |
Так удобнее всего строить фильтры: не нужно помнить имя поля — щёлкните по нему правой кнопкой.
Имена полей фильтра
Включите «Показывать имена полей фильтра» в контекстном меню дерева — рядом с каждым полем появится его имя для фильтра, например ip.ttl или dns.qry.name. Полный список — в справочнике полей.
Что NetTrace не делает с содержимым
- Не выполняет содержимое пакетов.
- Не открывает ссылки и адреса из пакетов.
- Не расшифровывает TLS: видны рукопожатие, SNI, сертификаты, но не данные приложения.
