Потоки и TCP-анализ
Таблица всех TCP- и UDP-потоков захвата и подробная карточка каждого. Что означают счётчики и пометки анализа.
Поток — все пакеты между двумя парами «адрес и порт»: 10.10.1.15:52190 ↔ 10.10.4.21:443. Потоки нумеруются с нуля отдельно для TCP и UDP в порядке появления.

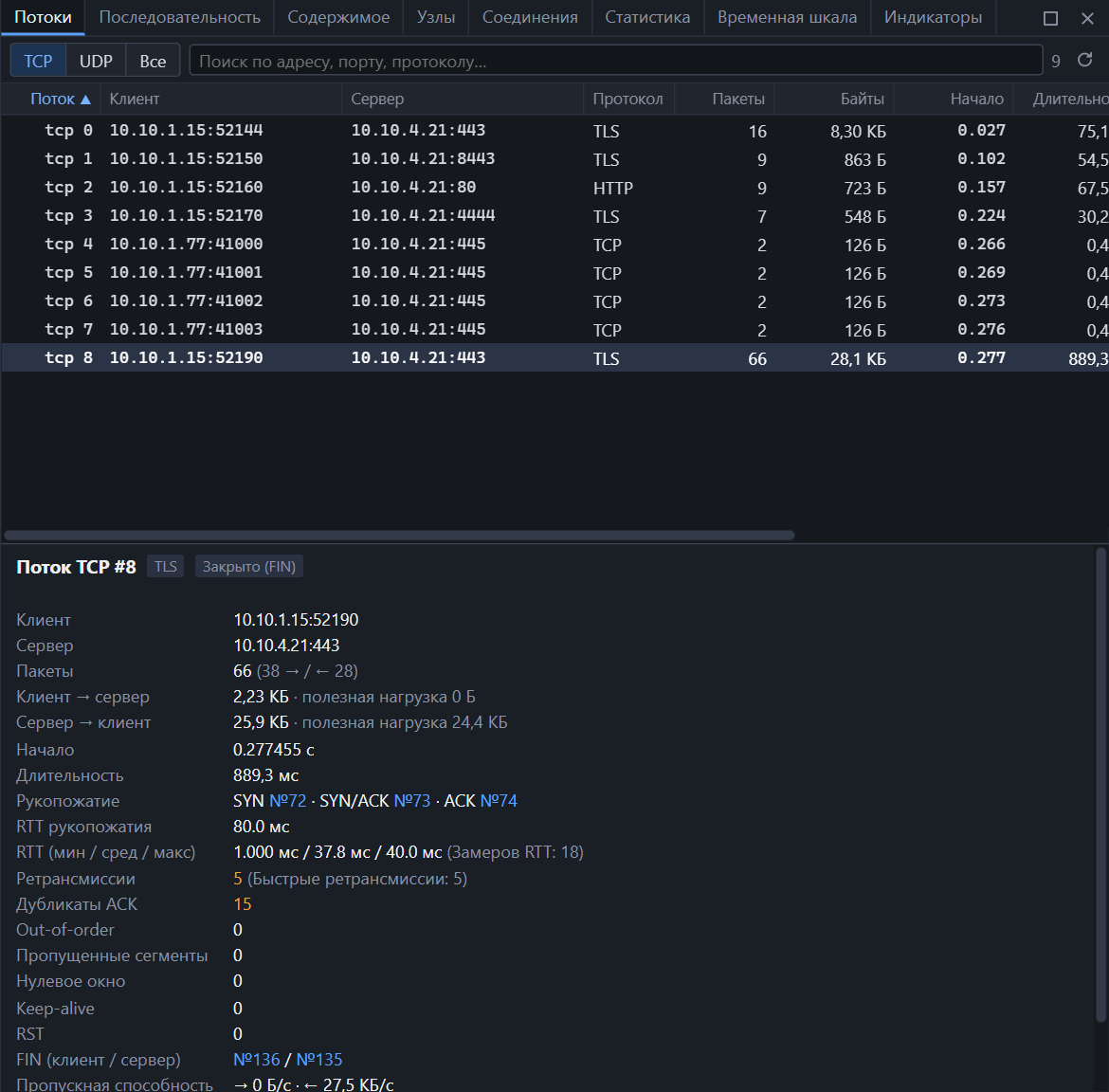

Вверху — все потоки, внизу — карточка выбранного.
Открыть панель
- Enter или двойной щелчок на пакете — откроется поток этого пакета;
- контекстное меню пакета → «Открыть поток»;
- Статистика → Потоки.
Таблица потоков
| Колонка | Значение |
|---|---|
| Поток | Тип и номер: tcp 8 |
| Клиент | Кто начал соединение: адрес и порт |
| Сервер | Кому адресовано |
| Протокол | Прикладной протокол: TLS, HTTP, DNS… |
| Пакеты, Байты | Объём в обе стороны |
| Начало | Время первого пакета от начала захвата, секунды |
| Длительность | От первого до последнего пакета |
| Ретр. | Число повторных передач (только TCP) |
| RTT | Среднее время подтверждения (только TCP) |
| Состояние | Чем закончилось соединение (только TCP) |
Над таблицей — переключатель TCP / UDP / Все и поиск по адресу, порту или протоколу. Сортировка — щелчком по заголовку.
| Действие | Как |
|---|---|
| Показать карточку потока | Щелчок по строке |
| Отфильтровать пакеты потока | Двойной щелчок или Enter |
| Содержимое, последовательность, первый и последний пакет | Контекстное меню или кнопки в карточке |
Клиентом считается сторона, отправившая первый SYN. Если начало соединения не захвачено — сторона первого увиденного пакета.
Карточка потока
| Строка | Значение |
|---|---|
| Клиент, Сервер | Адреса и порты сторон |
| Пакеты | Всего и по направлениям: 66 (38 → / ← 28) |
| Клиент → сервер, Сервер → клиент | Байты на проводе и отдельно полезная нагрузка — без заголовков |
| Начало, Длительность | Время первого пакета и длина потока |
| Рукопожатие | Номера пакетов SYN, SYN/ACK и ACK — по ним можно щёлкнуть |
| RTT рукопожатия | Время от SYN до завершающего ACK |
| RTT (мин / сред / макс) | Время от сегмента данных до его подтверждения |
| Ретрансмиссии | Повторные передачи; в скобках — сколько из них быстрых |
| Дубликаты ACK, Out-of-order, Пропущенные сегменты, Нулевое окно, Keep-alive | Счётчики пометок анализа |
| RST | Число пакетов сброса |
| FIN (клиент / сервер) | Номера пакетов с FIN каждой стороны |
| Пропускная способность | Средняя скорость по направлениям |
Кнопки под карточкой:
- Показать пакеты потока — фильтр
tcp.stream == N; - Содержимое — данные потока;
- Последовательность — лестничная диаграмма;
- Первый пакет, Последний пакет — переход к ним в списке.
Состояния TCP-соединения
| Состояние | Что произошло |
|---|---|
| SYN отправлен, ответа нет | Клиент послал SYN, сервер не ответил |
| SYN/ACK получен | Сервер ответил, но завершающий ACK не захвачен |
| Установлено | Рукопожатие завершено, соединение не закрыто |
| Начало не захвачено | Захват начался, когда соединение уже шло |
| Закрывается (FIN) | FIN прошёл в одну сторону |
| Закрыто (FIN) | FIN прошёл в обе стороны — штатное завершение |
| Сброшено (RST) | Соединение оборвано пакетом RST |
| Отклонено (RST на SYN) | Сервер ответил RST на SYN: порт закрыт или соединение запрещено |
Пометки анализа TCP
NetTrace отслеживает номера последовательности в каждом направлении и помечает пакеты, которые отклоняются от нормального обмена. Пометки видны в дереве пакета в узле «Анализ SEQ/ACK», в списке — цветом, на диаграмме — значками.
| Пометка | Когда ставится | О чём говорит | Фильтр |
|---|---|---|---|
| Повторная передача | Сегмент с данными, которые уже передавались | Потеря пакета или его подтверждения | tcp.analysis.retransmission |
| Быстрая повторная передача | Повтор после двух и более дубликатов ACK, не дожидаясь таймера | Одиночная потеря, быстрое восстановление | tcp.analysis.fast_retransmission |
| Сегмент не по порядку | Сегмент заполняет пропуск в течение 3 мс после более позднего | Пакеты пришли разными путями или переставлены сетью | tcp.analysis.out_of_order |
| Дубликат ACK | Повторный ACK с тем же номером, без данных и без изменения окна | Получатель видит пропуск и просит повторить | tcp.analysis.duplicate_ack |
| Предыдущий сегмент не захвачен | Номер последовательности перескочил вперёд | Потеря в сети или пропуск в самом захвате | tcp.analysis.lost_segment |
| Подтверждён незахваченный сегмент | ACK на данные, которых в захвате нет | Захват неполный: пакеты были, но не записаны | tcp.analysis.ack_lost_segment |
| Нулевое окно | Получатель объявил окно 0 | Приложение не успевает читать данные | tcp.analysis.zero_window |
| Обновление окна | ACK, изменивший только размер окна | Обычное событие, не проблема | tcp.analysis.window_update |
| Keep-alive | Сегмент в 0 или 1 байт с номером на единицу меньше ожидаемого | Проверка, что соединение живо; не проблема | tcp.analysis.keep_alive |
| Повторное использование портов | Новый SYN на той же паре адресов и портов | Началось новое соединение; оно получает свой номер потока | tcp.analysis.reused_ports |
Все пометки сразу — tcp.analysis.flags.
Как отличить потерю в сети от неполного захвата
| Признак | Скорее всего |
|---|---|
| «Сегмент не захвачен», затем повторная передача тех же данных | Потеря в сети |
| «Сегмент не захвачен», повторов нет, обмен продолжается | Пакет дошёл, но не попал в захват |
| «Подтверждён незахваченный сегмент» | Захват неполный |
| Много дубликатов ACK и быстрых повторов | Потери на пути от отправителя |
Как считается RTT
- RTT рукопожатия — время от SYN клиента до ACK, завершающего рукопожатие. Это задержка туда и обратно между точкой захвата и обеими сторонами.
- RTT — время от сегмента с данными до подтверждающего его ACK. Сегменты, которые передавались повторно, в расчёт не идут: неясно, какую из копий подтвердили.
Точка захвата важна. Если захват сделан на клиенте, RTT клиентских данных — это полная задержка сети, а RTT серверных данных близок к нулю: это лишь время реакции самого клиента.
RTT отдельного пакета — поле tcp.analysis.ack_rtt в его дереве.
UDP-потоки
У UDP нет соединений, поэтому в карточке только участники, объём, время и протокол. Потоком считаются все датаграммы между одной парой адресов и портов.
Потоки во время живого захвата
Таблица и карточка обновляются сами. Поток, по которому пять минут не было пакетов, теряет часть служебного состояния анализа ради экономии памяти: уже посчитанные счётчики сохраняются, но первый замер RTT после долгой паузы может быть пропущен.
