Узлы и соединения
Кто участвует в захвате и кто с кем обменивается данными.
Узлы

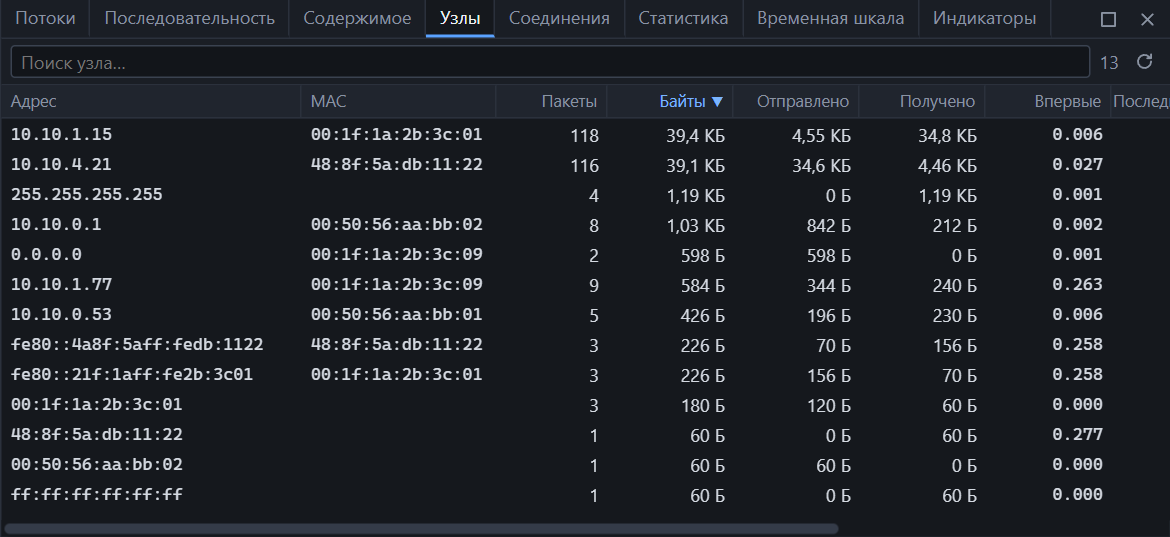

Статистика → Узлы. По строке на каждый адрес, встреченный в захвате.
| Колонка | Значение |
|---|---|
| Адрес | IPv4, IPv6 или MAC — для кадров без IP |
| MAC | Аппаратный адрес, с которого приходили пакеты этого узла |
| Пакеты, Байты | Всего с участием узла |
| Отправлено, Получено | Байты по направлениям |
| Протоколы | Протоколы, замеченные в пакетах узла |
| Впервые, Последний раз | Время первого и последнего пакета от начала захвата |
| Действие | Как |
|---|---|
| Найти узел | Поле поиска над таблицей |
| Отсортировать | Щелчок по заголовку |
| Показать пакеты узла | Двойной щелчок или Enter |
| Только исходящие или входящие | Контекстное меню → «Фильтр: источник», «Фильтр: назначение» |
| Добавить к текущему фильтру или исключить | Контекстное меню → «…и выбранное», «Исключить» |
| Скопировать адрес или фильтр | Контекстное меню |
Почему у нескольких адресов один MAC
MAC в таблице — это адрес, с которого кадр пришёл в точку захвата. Для узлов за маршрутизатором это MAC маршрутизатора. Поэтому один MAC у многих IP — признак шлюза, а не ошибка.
Особые адреса
| Адрес | Что это |
|---|---|
255.255.255.255, ff:ff:ff:ff:ff:ff |
Широковещательные |
0.0.0.0 |
Узел без адреса — обычно DHCP-клиент до получения адреса |
224.0.0.0/4, ff00::/8 |
Групповая рассылка |
fe80::/10 |
IPv6 link-local |
Соединения

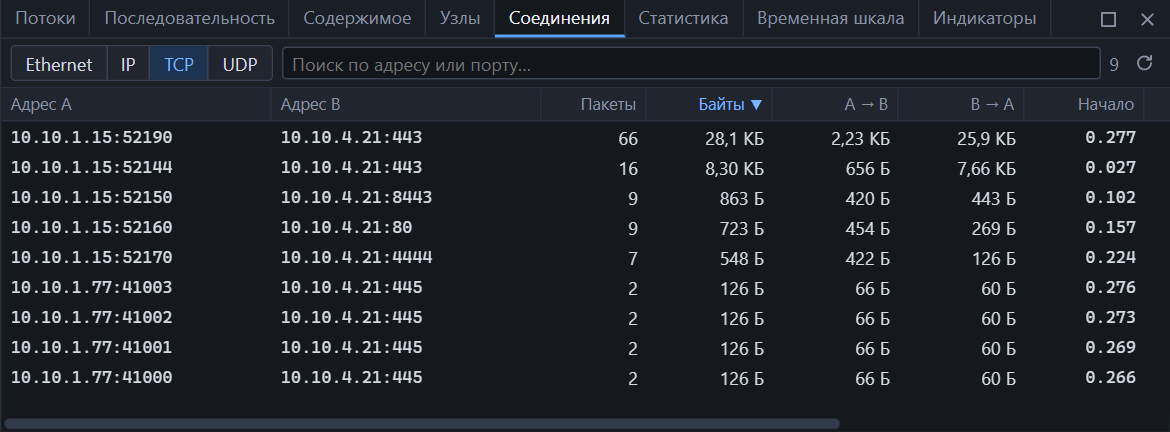

Статистика → Соединения. Пары участников и объём обмена между ними.
Переключатель задаёт уровень:
| Уровень | Что считается одной строкой |
|---|---|
| Ethernet | Пара MAC-адресов |
| IP | Пара IP-адресов |
| TCP | Пара «адрес и порт» — совпадает с TCP-потоком |
| UDP | Пара «адрес и порт» — совпадает с UDP-потоком |
| Колонка | Значение |
|---|---|
| Адрес A, Адрес B | Участники; для TCP и UDP — с портами |
| Пакеты, Байты | Всего между ними |
| A → B, B → A | Байты по направлениям |
| Начало, Конец | Время первого и последнего пакета |
| Длительность | Разница между ними |
| Состояние | Для TCP — состояние соединения |
| Действие | Как |
|---|---|
| Найти соединение | Поиск по адресу или порту |
| Показать пакеты соединения | Двойной щелчок или Enter |
| Открыть поток, содержимое, последовательность | Контекстное меню — для вкладок TCP и UDP |
| Дополнить текущий фильтр | Контекстное меню |
Как этим пользоваться
| Вопрос | Где смотреть |
|---|---|
| Кто передал больше всего данных | Узлы, сортировка по «Байты» или «Отправлено» |
| С кем общался узел | Соединения → IP, поиск по его адресу |
| Какие порты открывал узел | Соединения → TCP, поиск по адресу |
| Самые долгие соединения | Соединения → TCP, сортировка по «Длительность» |
| Несимметричный обмен (выгрузка данных) | Сравните «A → B» и «B → A» |
Большие захваты
Таблицы не загружаются целиком: движок сортирует и отдаёт только видимые строки. Узлы и соединения не ограничены по числу — их может быть миллионы. Подробности — в разделе пределы.
